- 电站母线 -

机械绕包式绝缘管型母线

采用电控机械自动化绕包机高速重叠绕包绝缘材料为绝缘成型制造工艺，以聚酯薄膜为主体绝缘材料，按照GB/T 4109的规定，在绝缘层内布置通体连通的半导电层，在整体上以获得所要求的电压分布，在端部以等梯差电容锥均压结构实现应力控制和疏散的绝缘管型母线。

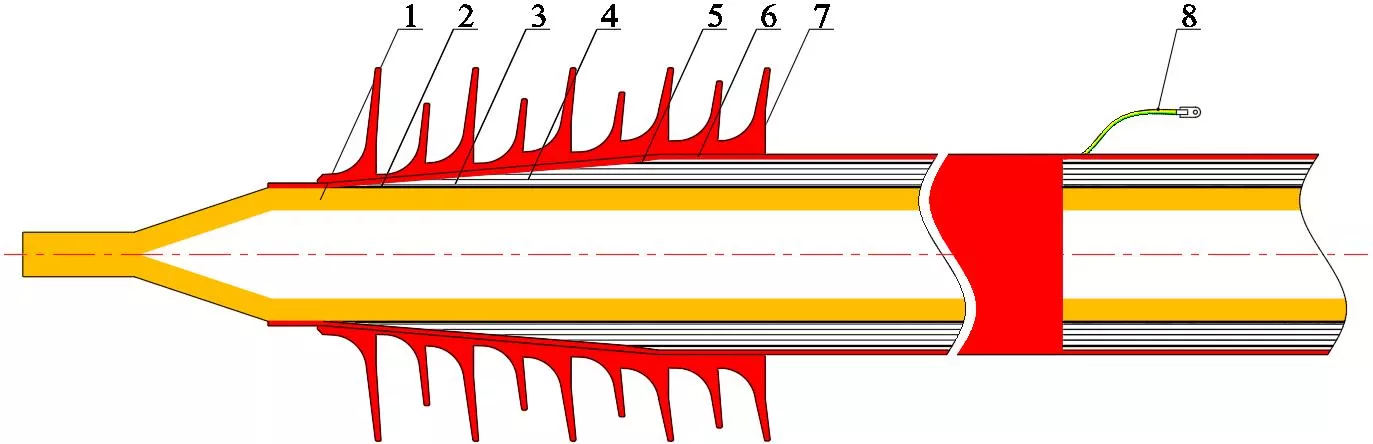

1-管型导体；2-导体屏蔽层；3-绝缘层(多层)； 4-绝缘屏蔽层(多层)

5-金属屏蔽层；6-护层；7-伞裙(选装)；8-接地引线

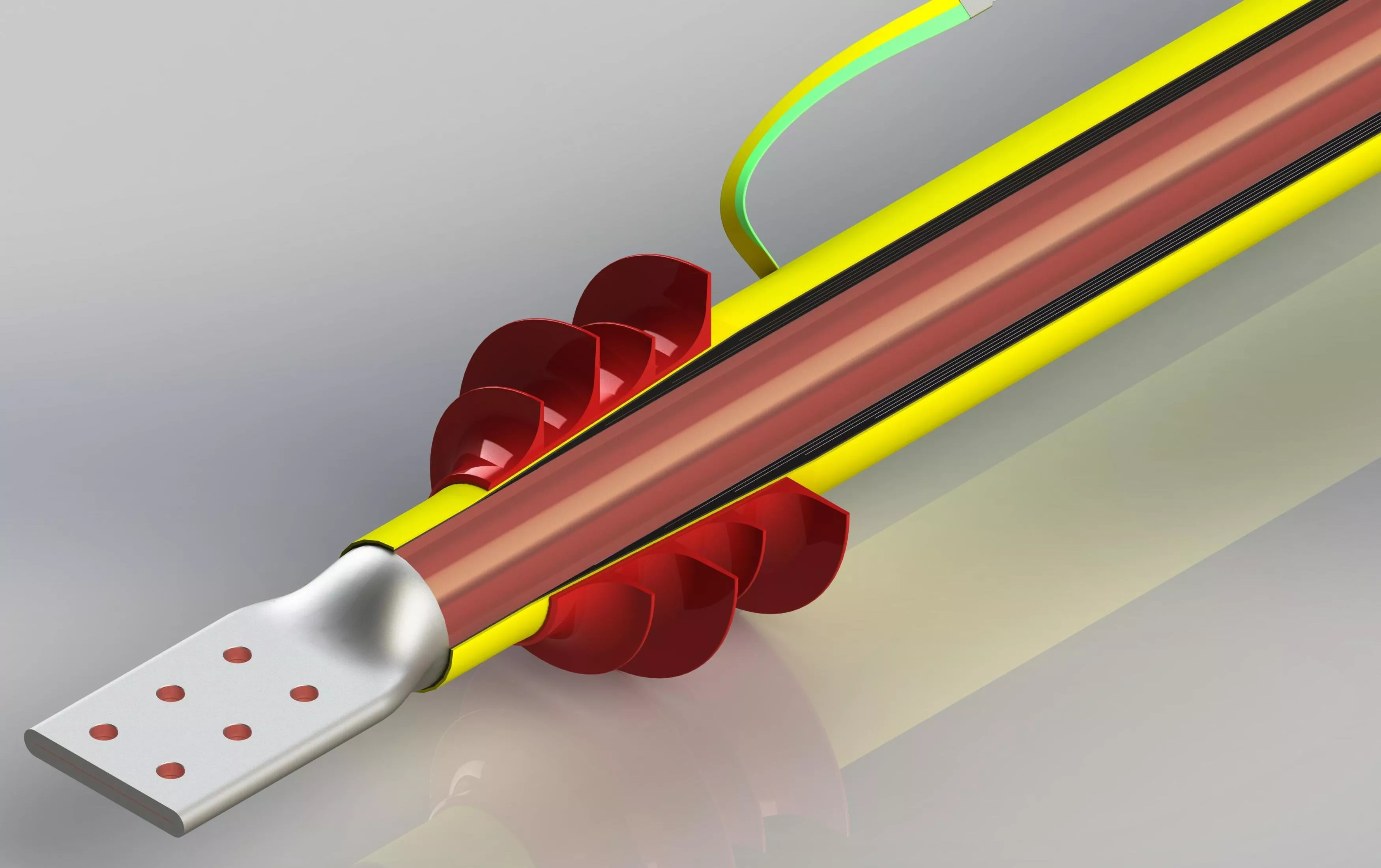

机械绕包式管型母线本体及终端结构示意图

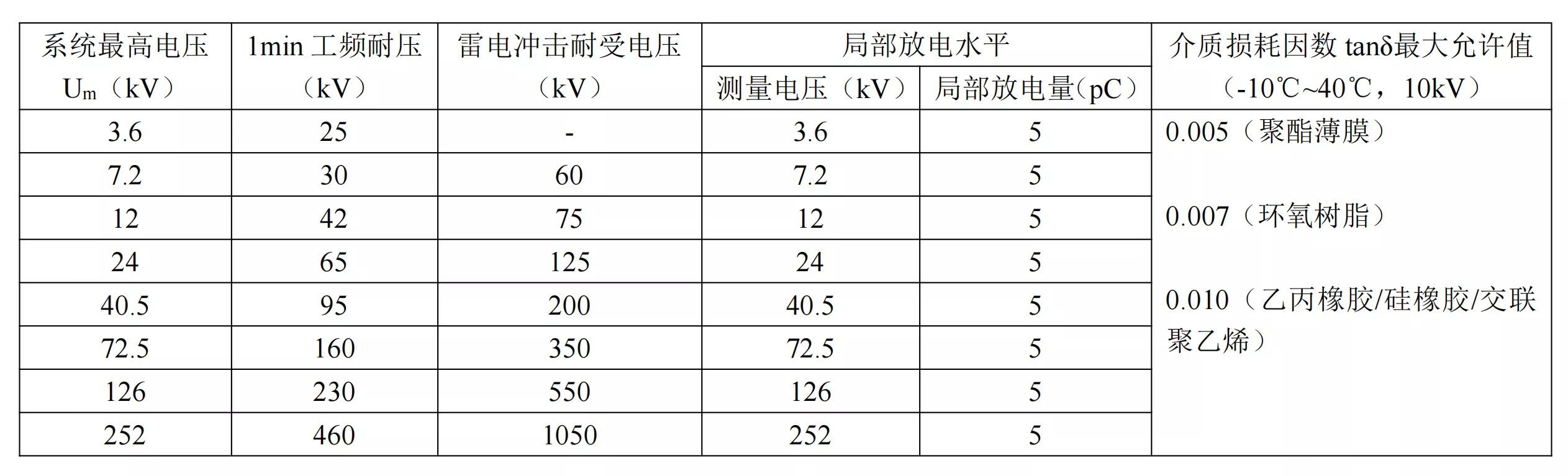

性能表

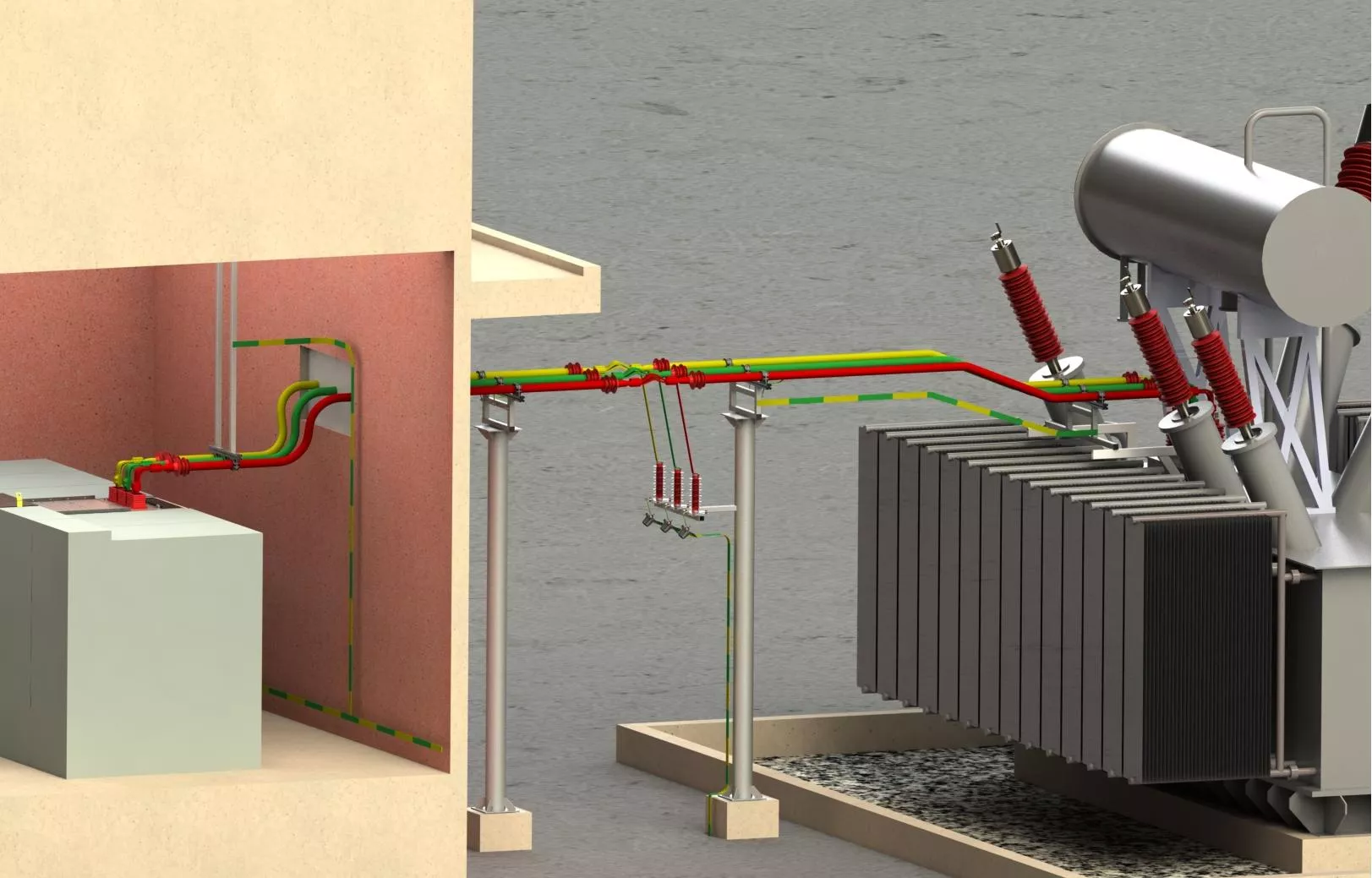

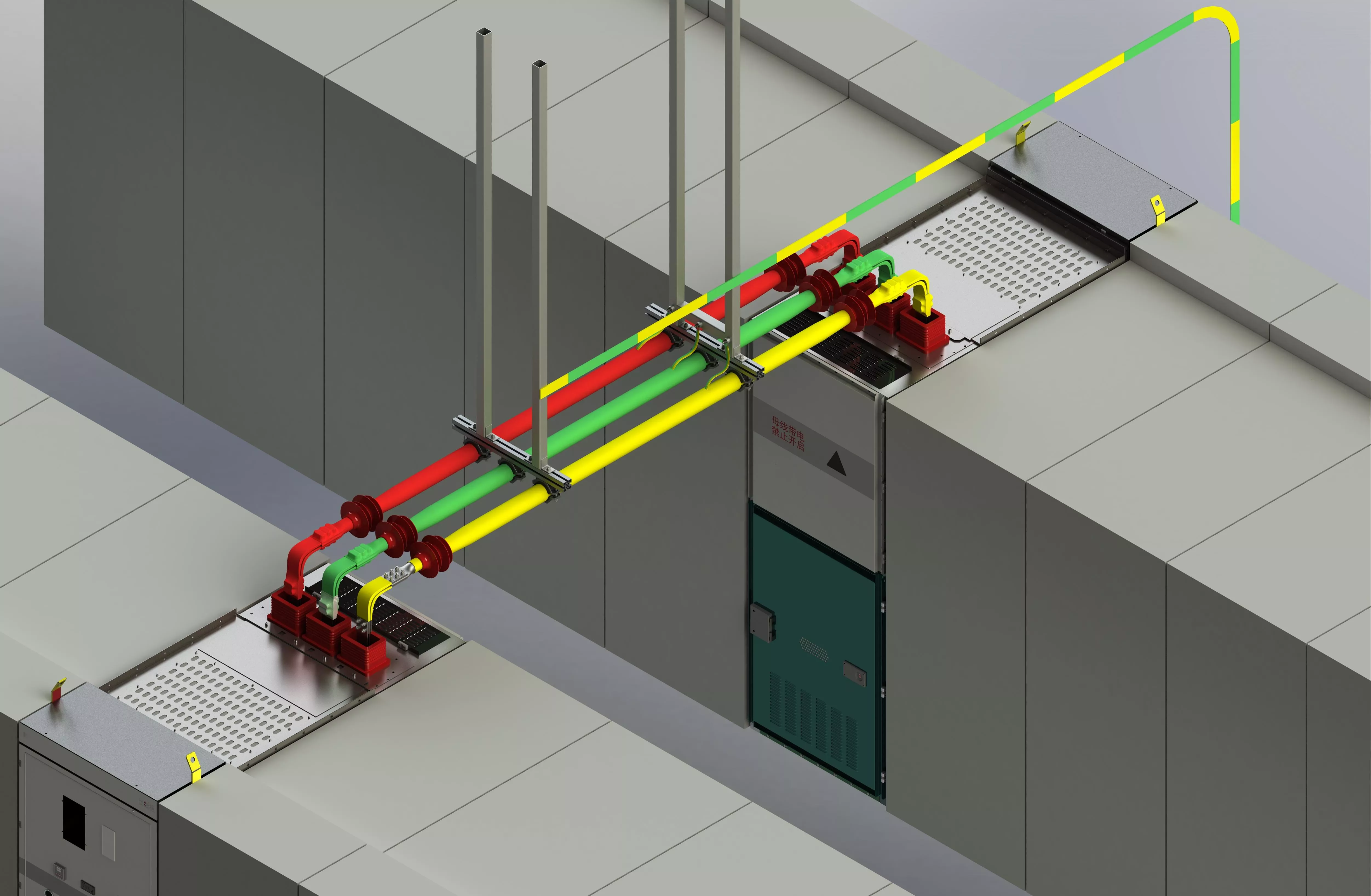

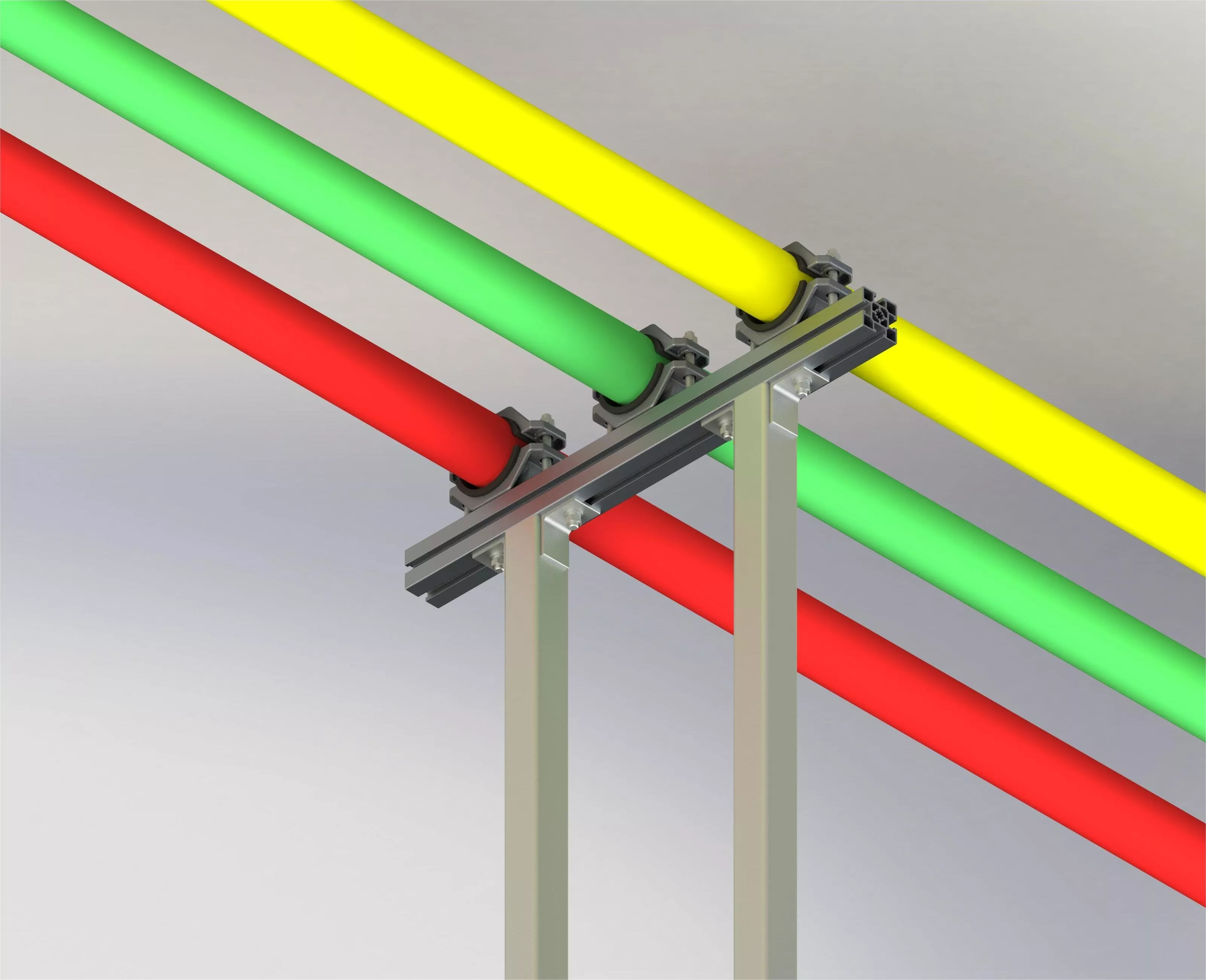

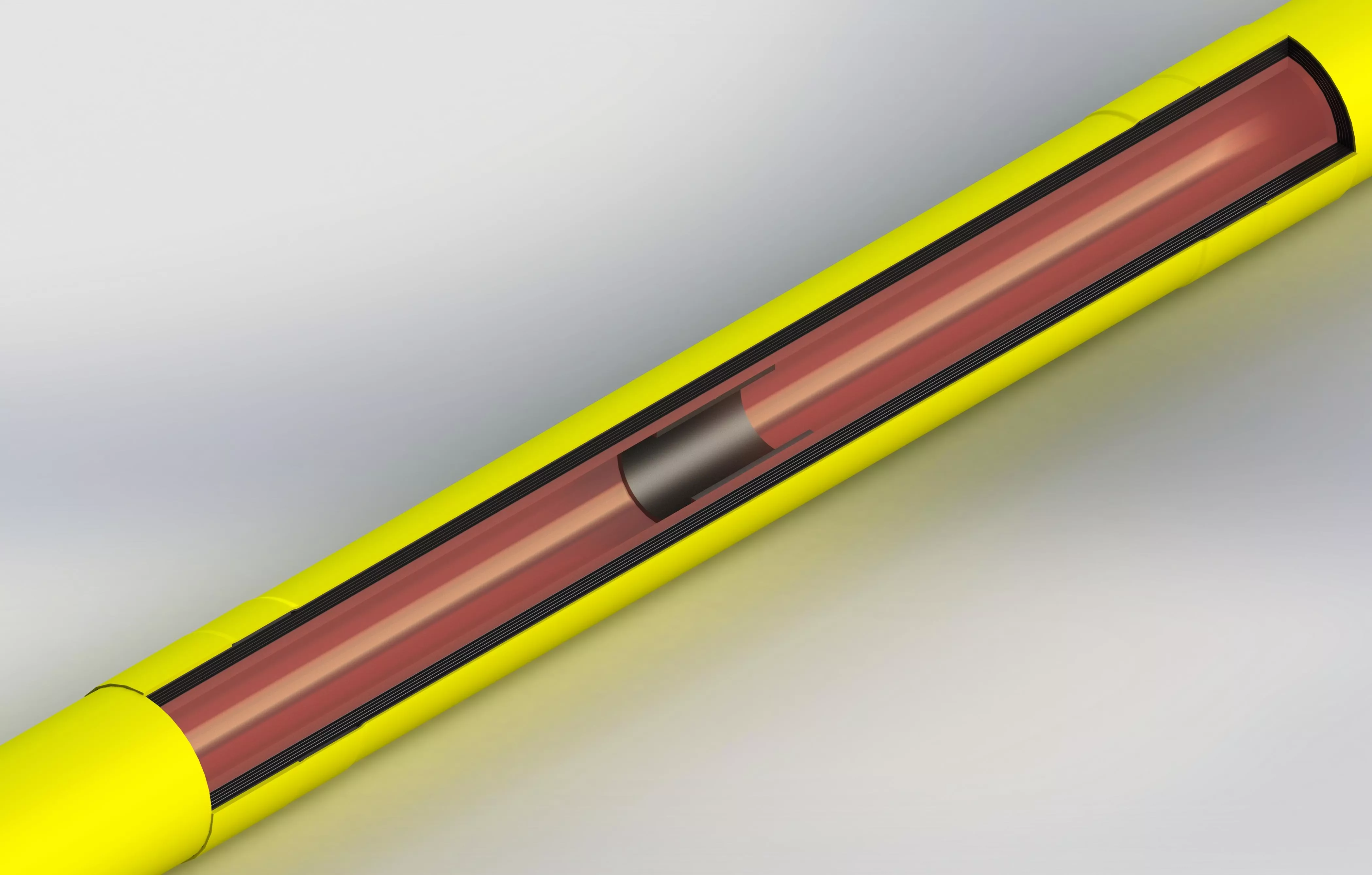

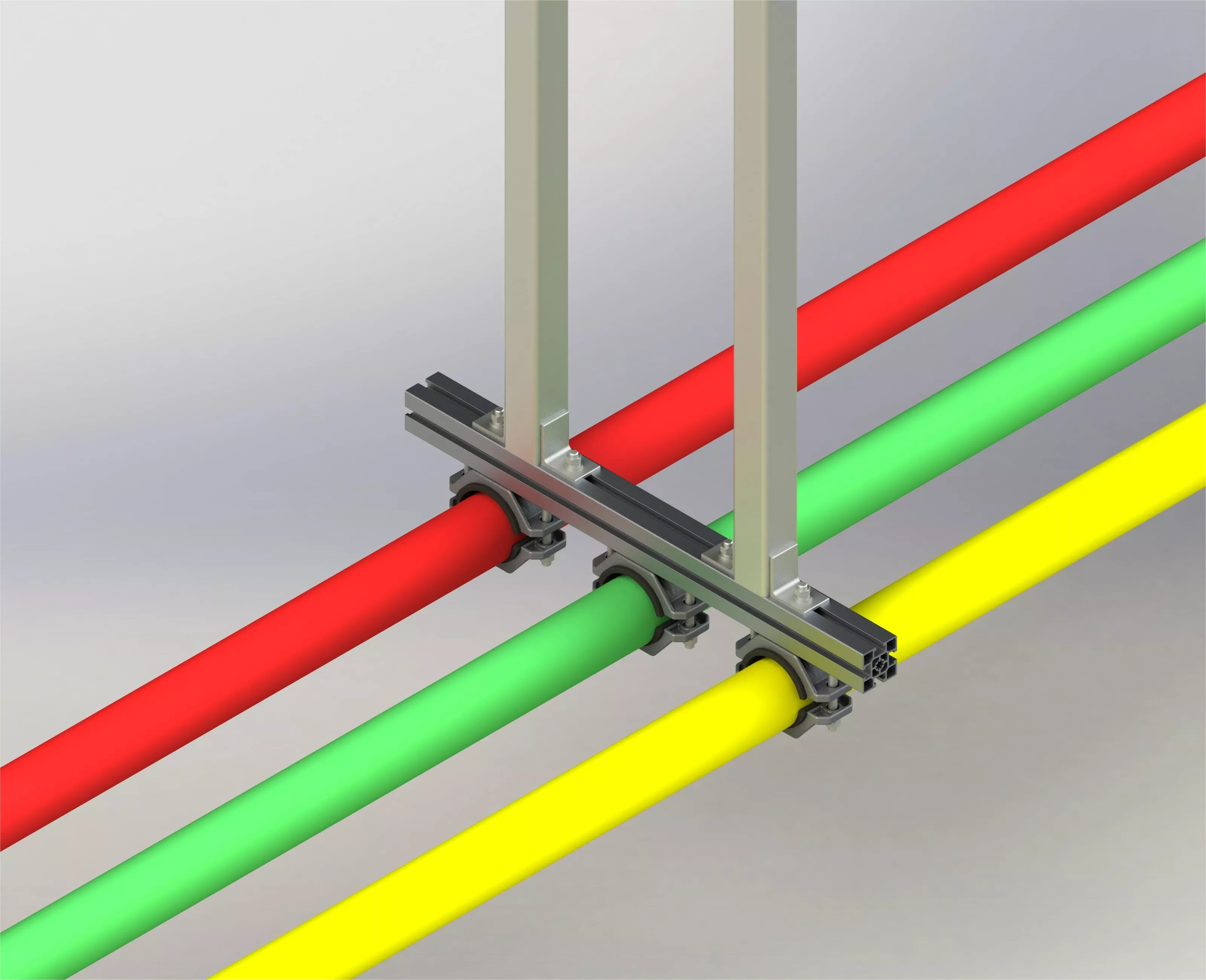

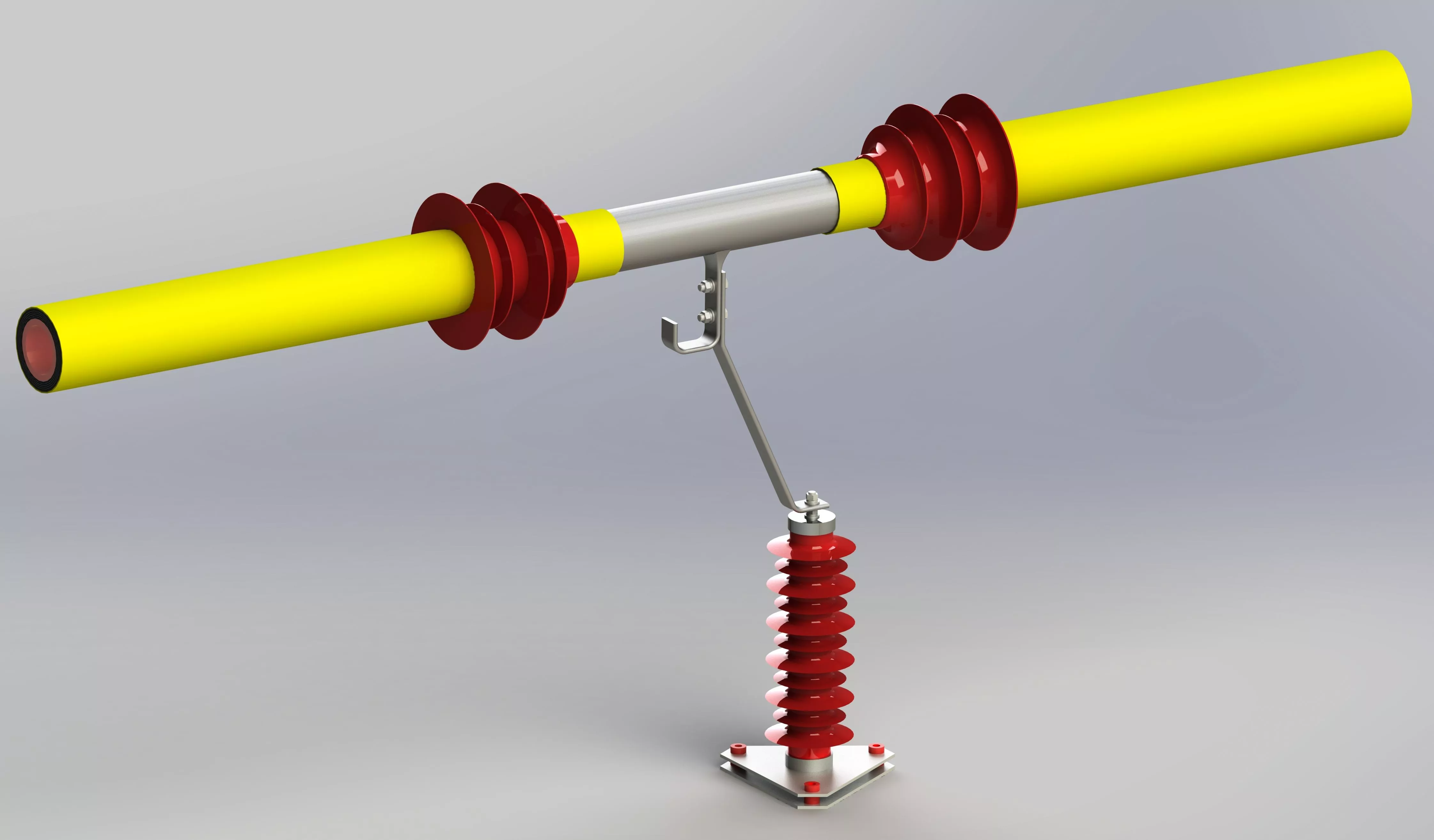

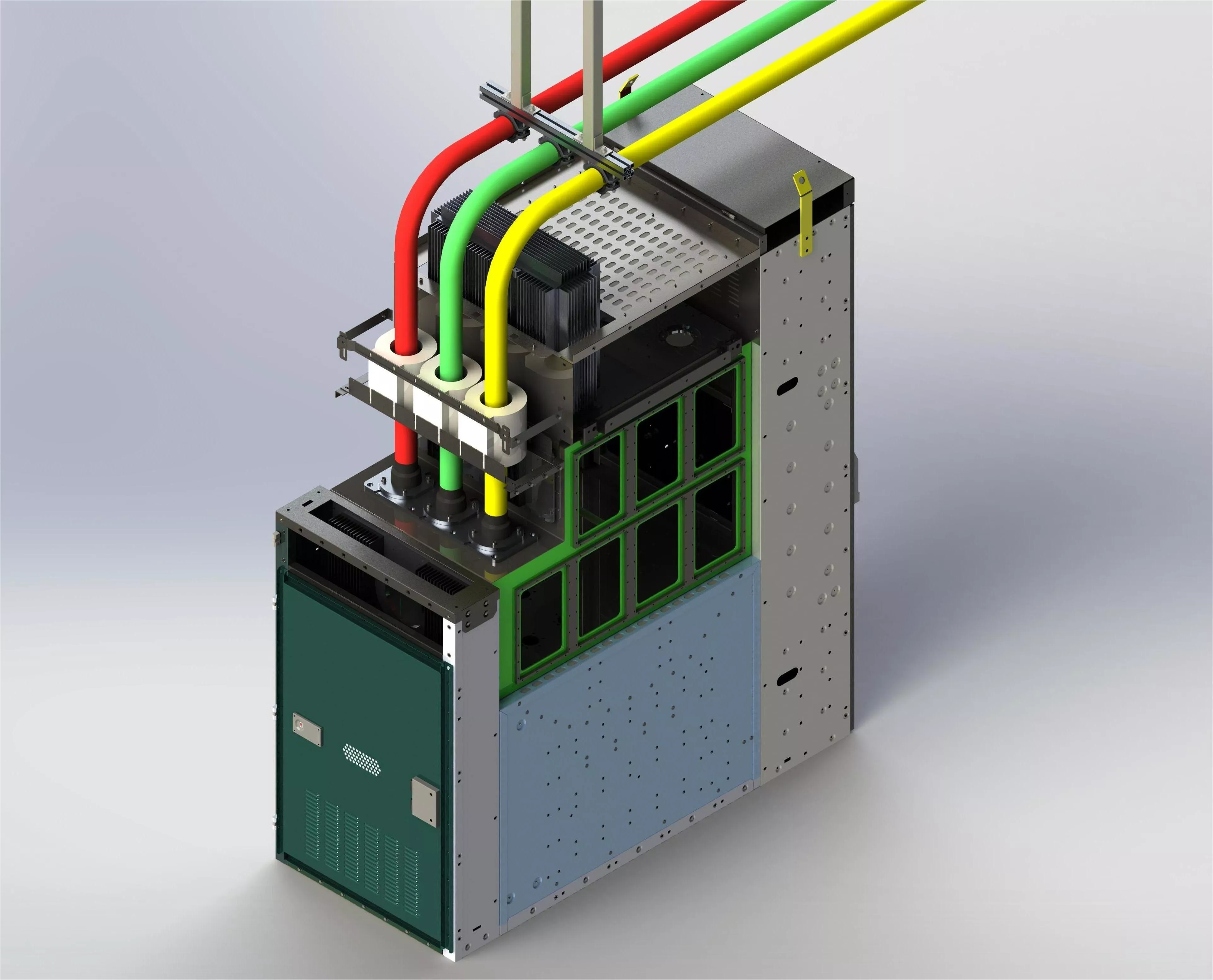

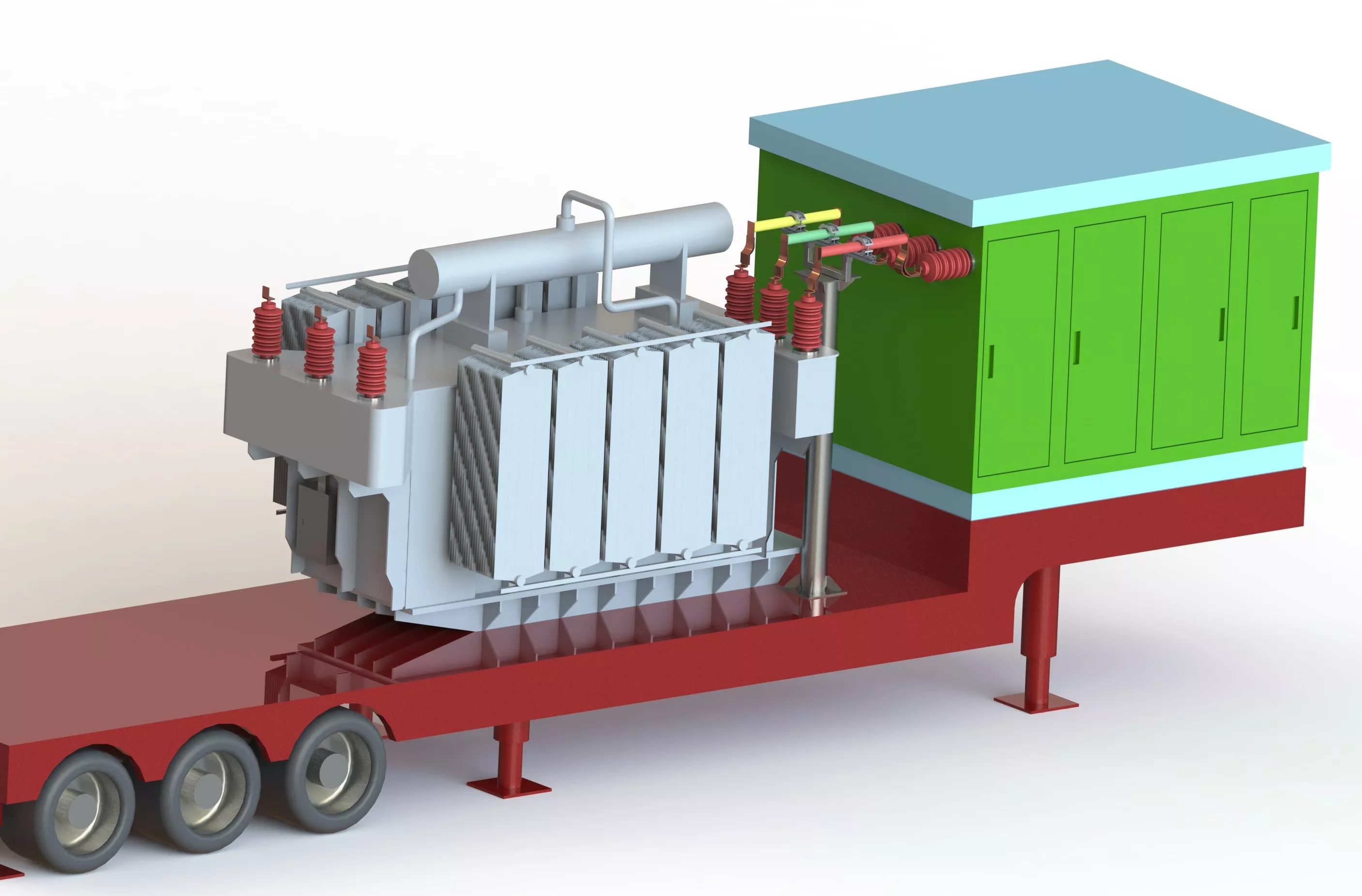

应用
